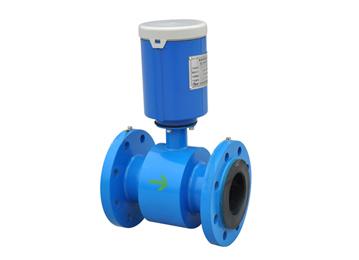

SLF電池供電電磁流量計特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入式微功耗處理器，具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量、現場瞬時流量、正反向累計總量顯示、自診斷故障報警和GSM數據無線遠傳等功能，用戶可通過強大的GSM/GPRS遠程管理軟件系統可實現流量計數據無線遠傳、存儲、數據分析等功能。概述工作原理：
SLF電池供電電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。SLF插入式電磁流量計安裝說明 一、安裝地點的選擇 為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。 ⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝?！?⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。 ⑷選擇便于維修，活動方便的地方。 ⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。二、安裝要求為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
⑶對于液固兩相流體，最好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道最高點和出水口安裝流量計。
⑸修改管道的安裝方法: 當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足: 前直管段≥5DN,后直管道≥2DN(DN為管徑) 。
⑹前后直管段為流量計前≥5DN，后端≥2DN。
| 執行標準 | JB／T 9248—1999 | ||||
| 公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
| 最高流速 | 15m／s | ||||
| 精確度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
| DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||
| 流體電導率 | ≥5uS／cm? | ||||
| 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | |
| 環境溫度 | 傳感器 | —25℃—十60℃ | |||
| 轉換器及一體型 | —10℃—十60℃ | ||||
| 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA | ||||
| 最高流體溫度 | —體型 | 70℃ | |||
| 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | |||
| 聚氨酯襯里 | 80℃ | ||||
| 聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | ||||
| 聚全氟乙丙烯(F46) | |||||
| 加網PFA | |||||
| 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | ||||
| 電極刮刀機構 | DN300—DN3000 | ||||
| 連接法蘭材料 | 碳鋼 | ||||
| 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||
| 進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | ||||
| 外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||
| 其他傳感器、——體型流量計和分離型轉換器 | IP65 | ||||
| 間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||
轉換器技術數據
電源 | 交流 |
<span xm |
直流 | 11—40V | |
操作鍵和顯示 | 按鍵式 | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程；3行LCD寬視角、寬溫、帶背光顯示；第1行顯示流量值；第2行顯示流量單位；第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
磁鍵式 | 2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程；2行LCD寬視角、寬溫、帶背光顯示：第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。第2行：顯示流量。 | |
內部積算器 | 正向總量、反向總量及差值總量。 | |
輸出信號 | 單向模擬輸出 | 全隔離，負載≤600D．(20mA時)；上限：0—21mA可選，每檔lmA；下限：0—21mA可選，每檔1mA；正、反向流量輸出方式編程。 |
雙向模擬輸出 | 下限限制為?；?lt;span xm | |
雙向脈沖輸出 | 兩路輸出分別對應正向和反向流量頻率0～800Hz上限1—800Hz可選每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 | |
雙路報警輸出 | 可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； 帶隔離保護的晶體管開關輸出可吸收250mA的電流耐壓35V.(與脈沖輸出不隔離) | |
數字通訊 |
<span xm | |
襯里的選擇
襯里材料 | 主要性能 | 最高介質溫度 | 適用范圍 | |
<span xm | 分離型 | |||
聚四氟乙烯（<span xm | 是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ |
<span xm | <span xm |
聚全氟乙丙烯（<span xm | 同<span xm | 同上 | ||
聚氟合乙烯（<span xm | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
聚氯丁橡膠 | <span xm |
<span xm | 水、污水、弱磨損性的泥漿礦漿。 | |
聚氨酯橡膠 | <span xm <span xm | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
進口保護法蘭和接地法蘭(或接地環)的選擇
蘭種類 | 適 用 范 圍 |
接地法蘭<span xm | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
進口保護法蘭 | 當介質有強磨損性時選用。 |
電極的選擇
電極材料 | 耐蝕及耐磨性能 |
不銹鋼<span xm | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
哈氏合金<span xm | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金<span xm | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：<span xm |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸<span xm |
鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐<span xm |
鉑／鈦合金 | 幾乎能耐<span xm |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
流量范圍：
公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） | 公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） |
10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
| 型號 | 說明 | |||||||||
| SLF | □ | □ | □ | □ | □ | □ | □ | □ | □ | |
| 通徑 | 10-2200mm | |||||||||
| 組合 | S | 一體型 | ||||||||
| L | 分體型 | |||||||||
| 電極材料 | M | 不銹鋼 | ||||||||
| T | Ti（鈦） | |||||||||
| D | Ta（鉭） | |||||||||
| H | 哈氏合金 | |||||||||
| P | Pt鉑 | |||||||||
| W | 碳化鎢 | |||||||||
| 輸出方式 | 0 | 無輸出 | ||||||||
| 1 | 4-20mA/1-5KHz | |||||||||
| 2 | 4-20mA | |||||||||
| 襯里材料 | X | 橡膠 | ||||||||
| F | 聚四氟乙烯 | |||||||||
| P | 聚乙烯 | |||||||||
| J | 聚氨酯橡膠 | |||||||||
| 就地顯示 | 0 | 無就地顯示 | ||||||||
| 1 | 就地顯示 | |||||||||
| 通訊方式 | 0 | 無通訊 | ||||||||
| 1 | RS485 | |||||||||
| 2 | RS232 | |||||||||
| 3 | Mobdus | |||||||||
| 4 | Hart | |||||||||
| 接地 | 0 | 無接地環 | ||||||||
| 1 | 有接地環 | |||||||||
| 2 | 有接地電極 | |||||||||
| 上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
